Гидравлический трубогибочный станок

Запрос СВЯЗАТЬСЯ

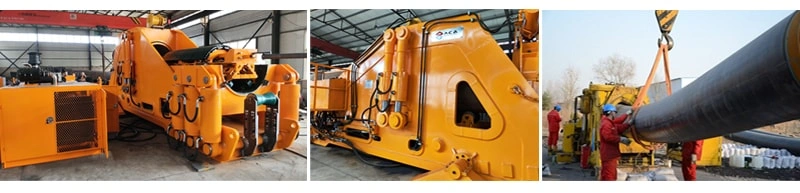

Наш трубогиб представляет собой вертикальный гидравлический станок для гибки труб методом холодной деформации. Оборудование предназначено для гибки труб различных типов — SSAW, LSAW, со спиральным и прямым швом, ERW, а также бесшовных стальных труб — и существенно упрощает процесс строительства трубопроводов. Станок также подходит для работы с трубами, имеющими внутреннее и внешнее антикоррозийное покрытие (например, типа 3PE); используемая нами оснастка не повреждает защитный слой трубы. Максимальный угол гибки составляет от 10° до 110° (для труб длиной 12 метров).

Введение

Максимальный угол гибки составляет от 10° до 110° (для труб длиной 12 метров).

Технические характеристики вертикальных гидравлических трубогибочных машин серии ACAWG：

модель трубогибочной машины	ACAWG600	ACAWG762	ACAWG1000	ACAWG1220	ACAWG1620
Диапазон диаметров изгибаемых труб	Φ168-Φ508mm	Φ406-Φ762mm	Φ559-Φ914mm	Φ711-Φ1219mm	Φ1219-Φ1524mm
Подходит для видов гибки труб	Подходит для гибки резьбовых труб, труб с продольными пазами, бесшовных стальных труб, а также расточенных стальных труб с внутренним и внешним антикоррозионным покрытием; система гибки не повреждает антикоррозионное покрытие стальных труб.
Рабочая температура	-20℃~+50℃Относительная влажность : ≤ 85%
Мощность двигателя	46KW	75KW	125KW	160KW	160KW
Давление гидравлической системы	16MPa	16MPa	16MPa	16MPa	21MPa
Главный гидравлический цилиндр	2 штуки 220×350	2 штуки 280×500	4 штуки 320×500	4 штуки 450×560	6 штуки360×560
Подъемный гидравлический цилиндр	2 штуки 180×120	2 штуки 200×200	4 штуки 220×200	4 штуки 280×200	4 штуки280×200
Тяговое усилие гидравлической лебёдки	1.5t	2.5t	7t	8t	12t
Направляющая	Собранная направляющая имеет полностью герметичную систему смазки и не требует технического обслуживания. Отлично работает даже в условиях холодного климата. После длительного хранения машина готова к эксплуатации сразу, без дополнительного технического обслуживания.
Габаритные размеры всего оборудования(mm)	4450×2180×2175	6600×2650×2700	8400×3000×2800	9800×3335×3235	Основная машина:9875×3190×3500; Силовой блок:4300×2280×2760
Общий вес всего станка	Около 8 тонн	Около20 тонн	Около42 тонн	Около68 тонн	Около93 тонн
Комплект матриц — описание	Каждый комплект для гибки труб состоит из оправки для гибки труб и внешних гибочных матриц (включая верхнюю матрицу, переднюю зажимную матрицу, переднюю гибочную матрицу и нижнюю гибочную матрицу), работающих в комплексе. Для каждого диаметра трубы предусмотрен отдельный комплект передней и внешней гибочной матрицы.

Вертикальный гидравлический трубогиб модели ACAWG1620：

Наружный диаметр трубы(mm)	Максимальная толщина стенки(mm)					Рекомендуемые параметры гибки
Наружный диаметр трубы(mm)	X52 L360	X60 L415	X65 L465	X70 L485	X80 L555	Максимальный угол изгиба за один проход	Максимальные углы изгиба (на каждые 12 м)	Перемещение за один ход
1219	48	48	48	48	38	0.5	10.5	300-400mm
1270	48	48	48	44	35	0.5	10.5
1321	48	48	48	41	32	0.5	10.5
1372	48	48	48	38	30	0.5	10.5
1422	48	48	44	35	27	0.5	10.5
1473	46	44	40	36	25	-	-
1526	45	43	38	35	25	-	-

Примечание: Максимальные углы изгиба указаны для стальных труб продольной сварки. Рекомендуемые параметры гибки составляют 75% от максимальных для резьбовых труб. Эффективная длина изгиба составляет 8 метров.
