Сварные стальные трубы изготавливаются путем формования стальных листов или стальных полос с последующим сваркой швов. По способу сварки и области применения они подразделяются на следующие три типа:
I. Линия для производства электросопротивляемых сварных труб (ERW): Стальные листы или полосы продольно формуются в трубную заготовку, после чего выполняется сварка по прямым кромкам трубы; сварной шов располагается параллельно оси трубы. Данный тип стальных труб характеризуется высокой производительностью и низкой себестоимостью, поэтому подходит для труб среднего и малого диаметра (обычно DN ≤ 710 мм). К способам сварки относятся высокочастотная электросопротивляемая сварка (ERW) и дуговая сварка под флюсом (SAW). В частности, высокочастотные трубы ERW благодаря высокой скорости сварки и стабильному качеству шва широко применяются для транспортировки жидкостей и газов под низким давлением, например для нефтегазовых трубопроводов.
Наша группа ACA поставляет линии для производства высокочастотных труб ERW по требованиям заказчика, диаметральный диапазон от DN12 до 710 мм.
Наша линия для изготовления высокочастотных труб ERW использует технологию высокочастотной электросопротивляемой сварки. Сварные швы подвергаются снятию напряжений посредством онлайн‑отжига; предел прочности при растяжении составляет более 510 МПа. Допуски на размеры соответствуют стандарту GB/T 21835, отклонение толщины стенки не превышает ±10 %.

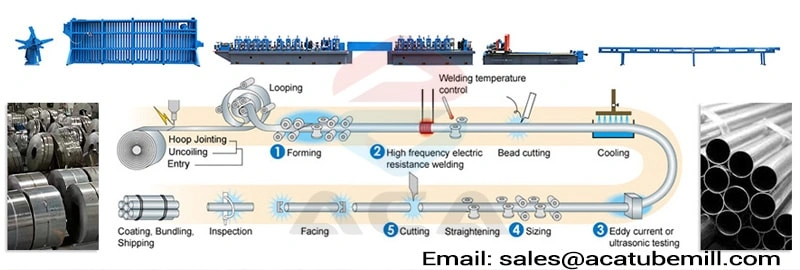

Ниже представлена технологическая схема нашей линии для производства прямошовных сварных труб ERW:
II. Линия для производства спиральношовных сварных стальных труб (SSAW):
Стальные полосы формуются в трубную заготовку по спирали с непрерывной сваркой, при этом сварной шов имеет спиральную форму. Это позволяет изготавливать стальные трубы большого диаметра (DN может превышать 3000 мм) из относительно узких стальных полос. Спиральношовные трубы обладают более высокой жесткостью и сопротивлением кручению по сравнению с прямошовными трубами. Они подразделяются на трубы со спиральной дуговой сваркой под флюсом (SSAW) и трубы со спиральной высокочастотной сваркой (HFW). Первые имеют повышенную несущую способность по давлению и широко используются для магистральных трубопроводов, вторые подходят для условий работы под низким давлением.

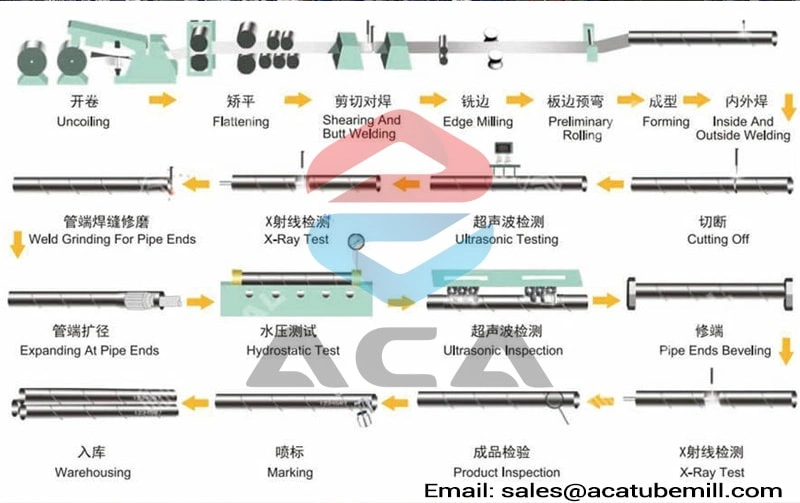

Ниже представлена общая технологическая схема линии для производства спиральных стальных труб:
III. Линии для изготовления других специальных сварных стальных труб, например сварных труб из нержавеющей стали (с применением сварки TIG, MIG и др.). Данные трубы отличаются повышенной коррозионной стойкостью и применяются в химической и пищевой промышленности. Также существуют трубы с двухсторонней дуговой сваркой под флюсом, которые имеют высококачественный сварной шов и предназначены для эксплуатации при высоком давлении.

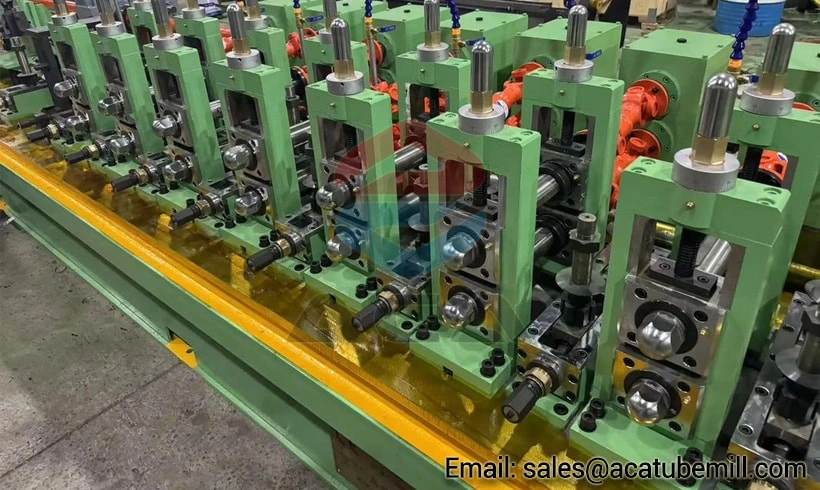

Производственная линия сварных труб ACA для углеродистой и нержавеющей стали：
Вертикальная машина для правки стальных труб — это металлургическое оборудование, предназначенное для выравнивания металлических профилей, прутков, труб, проволоки и других изделий. К основным типам такого оборудования относятся машины для правки давлением, а также установки с уравновешенными или наклонными правильными роликами. Машина имеет вертикальную компоновку и двусторонний привод; она оснащена двумя группами расположенных в шахматном порядке правильных роликов, которые обжимают стальную трубу. За счет изменения углов наклона роликов труба подвергается непрерывной упругой деформации, что позволяет устранить дефекты искривления. Стандартные модели обеспечивают точность правки до ≤0,3 мм/м.
Недавно компания ACA Group изготовила крупногабаритный трубогибочный станок для нефтегазовых трубопроводов. После проведения инспекции на месте и одобрения со стороны казахстанских технических специалистов оборудование было погружено и отправлено в Казахстан.
Основные сложности при эксплуатации производственных линий по изготовлению крупнокалиберных труб с продольной сварной шовом сосредоточены в четырех ключевых направлениях: формовка стальных листов, сварка, финишная обработка и контроль качества. Далее мы подробно рассмотрим методы формовки и технические трудности нашей производственной линии труб АСА- LSAW(трубы с продольной сваркой под слоем флюса).
Высокоскоростное современное оборудование для прямошовных сварных труб ERW — профессиональный комплекс машин для изготовления труб методом высокочастотной контактной сварки. Благодаря точной формовке и быстрой сварке трубы ERW (ВЧ) используются в нефтегазовой отрасли, городских трубопроводах и строительстве.
После дробеструйной обработки на внутреннюю поверхность стальной трубы методом горячего напыления наносится антикоррозийный порошок. Данная установка предназначена для нанесения внутреннего эпоксидного порошкового антикоррозийного покрытия на стальные трубы и применяется преимущественно в нефтегазовой отрасли, сфере водоснабжения и жилищно-коммунальном хозяйстве. В состав оборудования для внутреннего антикоррозийного напыления входят: передвижная платформа, консольная штанга с распылителем, внутренний распылитель, система подачи двухкомпонентного состава, установка нагрева токами средней частоты, система сбора и рекуперации пыли, а также оборудование для удаления пыли и рекуперации материала на концах труб.
Производственная линия по нанесению антикоррозионных покрытий предназначена для создания двухслойного покрытия на основе эпоксидной смолы (FBE), двухслойного и трехслойного полиэтиленового покрытия (2PE, 3PE), а также двухслойного эпоксидно-полиэтиленового покрытия (TPEP) на внешней поверхности стальных труб диаметром от 57 до 1220 мм.
Пусть Китай и весь мир наслаждаются миром и процветанием в новом году».
Наша компания ACA может предоставить комплектные машины для прокладки трубопроводов, гусеничные трубоукладчики Трубопровод с различной грузоподъемностью в соответствии с требованиями заказчика к тоннажу при строительстве трубопроводов, с максимальной грузоподъемностью от 15 000 кг до 120 000 кг.
